Sistema sperimentale pila a combustione

Sistema Sperimentale su Pila a Combustibile

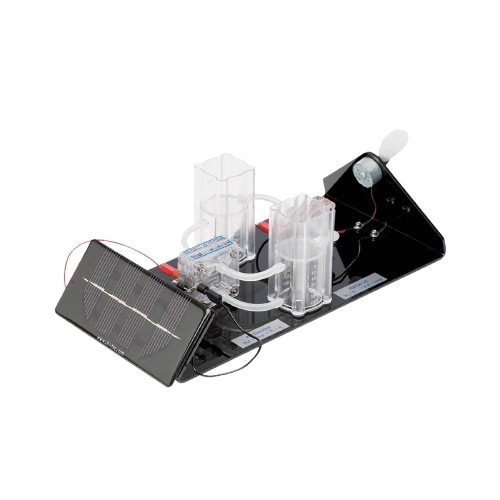

Questo set è un modello funzionale completo di un sistema di energia solare-idrogeno. Progettato su una pratica piastra di base, offre una dimostrazione chiara e visiva dell'intero ciclo di conversione dell'energia, dalla luce solare all'elettricità, passando per la produzione di idrogeno.

Panoramica e Funzionamento

Il sistema integra tutti i componenti chiave in un unico circuito:

1. Modulo Solare: Cattura l'energia luminosa e la converte in elettricità.


2. Elettrolizzatore PEM: Sfrutta l'elettricità prodotta dal modulo solare per scindere l'acqua in idrogeno e ossigeno.


3. Accumulatori: Immagazzinano in modo sicuro l'idrogeno e l'ossigeno prodotti.


4. Pila a Combustibile PEM: Utilizza l'idrogeno e l'ossigeno per generare nuovamente elettricità.


5. Ventola: Azionata dall'elettricità prodotta dalla pila a combustibile, la ventola funge da indicatore visivo della conversione energetica finale.

Grazie a questa disposizione, è possibile osservare e studiare ogni fase del processo, dall'assorbimento dell'energia solare al suo utilizzo finale.

Componenti e Specifiche

• Modulo solare: 2,0 V / 350 mA


• Elettrolizzatore: 1 W


• Potenza ventola: 10 mW


• Dimensioni: circa 100 x 300 x 150 mm³


• Massa: circa 600 g
