Questo Kit Scolastico di Elettronica è un set compatto e mirato, progettato per l'esecuzione di 11 esperimenti fondamentali nel campo dell'elettronica a livello superiore. Fornisce tutti i componenti essenziali per studiare le caratteristiche e il comportamento dei semiconduttori e dei componenti elettronici passivi e attivi.

Caratteristiche e Struttura del Kit

Il kit è ottimizzato per la didattica, l'organizzazione e la sicurezza:

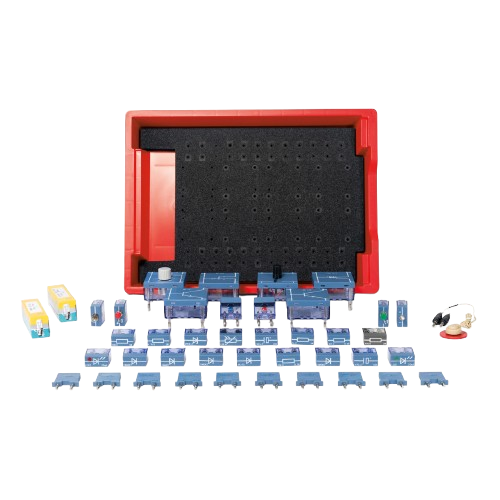

• Contenitore: I componenti sono disposti in una scatola di plastica stabile con un inserto in espanso sagomato sull'apparecchio e un coperchio trasparente, garantendo ordine e protezione.


• Costruzione Circuiti: I circuiti vengono realizzati in modo ordinato utilizzando i componenti forniti negli alloggiamenti del conduttore su una scheda di lavoro (non specificata, ma implicita per l'assemblaggio).


• Supporto Didattico: Il kit include una chiavetta USB con descrizioni dettagliate degli esperimenti in versione sia per lo studente che per l'insegnante.


• Alimentazione: La corrente di alimentazione deve essere fornita tramite un alimentatore esterno (non incluso).

Argomenti degli Esperimenti (11 Temi)

Il set copre gli elementi cruciali dell'elettronica di base e dei semiconduttori:

• Caratteristiche dei Diodi: Analisi delle curve caratteristiche di un diodo semiconduttore standard, di un LED (Light Emitting Diode) e di un diodo Zener (DZ​).


• Transistor e Tiristore: Studio del flusso di corrente e delle caratteristiche di un transistor bipolare; analisi del tiristore in un circuito a corrente continua.


• Componenti Sensibili all'Ambiente: Comportamento della fotoresistenza LDR (Light Dependent Resistor) e studio delle resistenze dipendenti dalla temperatura (NTC e PTC).


• Transistor ad Effetto di Campo (FET): Caratteristiche di un transistor ad effetto di campo ($FET$).


• Circuiti Temporali e Rumore: Esperimenti sui tempi di commutazione e sull'analisi del rumore (utilizzando la cuffia auricolare in dotazione).

Ambito di Consegna

Il kit è ricco di componenti attivi e passivi, interruttori e accessori:

• Semiconduttori (Diodi e Transistor):



  • $4$ Diodi Si (Silicio) $1N4007$.


  • $1$ Diodo Ge (Germanio).


  • $1$ Diodo Zener ZPD $6,2$.


  • $1$ LED verde e $1$ LED rosso.


  • $1$ Transistor NPN BD $137$ e $1$ Transistor PNP BD $138$.


  • $1$ Transistor ad effetto di campo BF $244$.


  • $1$ Tiristore TYN $1012$.






• Resistenze e Componenti Passivi:



  • Resistenze di diverso valore e potenza: $100$ Ω ($2$ W), $470$ Ω ($2$ W), $1$ kΩ ($2$ W), $4,7$ kΩ, $10$ kΩ ($0,5$ W), $47$ kΩ ($0,5$ W).


  • $1$ Potenziometro $220$ Ω ($3$ W).


  • $1$ Condensatore elettrolitico $100$$\mu$F ($35$ V) e $1$ Condensatore elettrolitico $470$$\mu$F ($16$ V).


  • $1$ Fotoresistenza LDR $05$.


  • $1$ Termistore NTC $2,2$ kΩ e $1$ Termistore PTC $100$ Ω.






• Interruttori e Accessori:



  • $1$ Interruttore a levetta unipolare, $1$ Interruttore unipolare a contatto di apertura e $1$ a contatto di chiusura.


  • $1$ Commutatore unipolare.


  • $1$ Portalampada E$10$ (in alto) e Set di lampade ($10$ lampade E$10$, $12$ V; $100$ mA e $10$ lampade E$10$, $4$ V; $40$ mA).


  • $1$ Set di $10$ connettori a nastro.


  • $1$ Cuffia auricolare.


  • $1$ Chiavetta USB con descrizioni degli esperimenti.
